▲應用規范
1、設計制造：GB/T12224-2005、JB/T3595-2002、 JB/T7747-2010
2、連接形式：對焊式連接
3、結構特征：錐面活動閥瓣；上閥桿螺紋；帶散熱片
4、閥門檢驗和試驗： JB/T9092-1999、JB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/F 1220-2007的規定

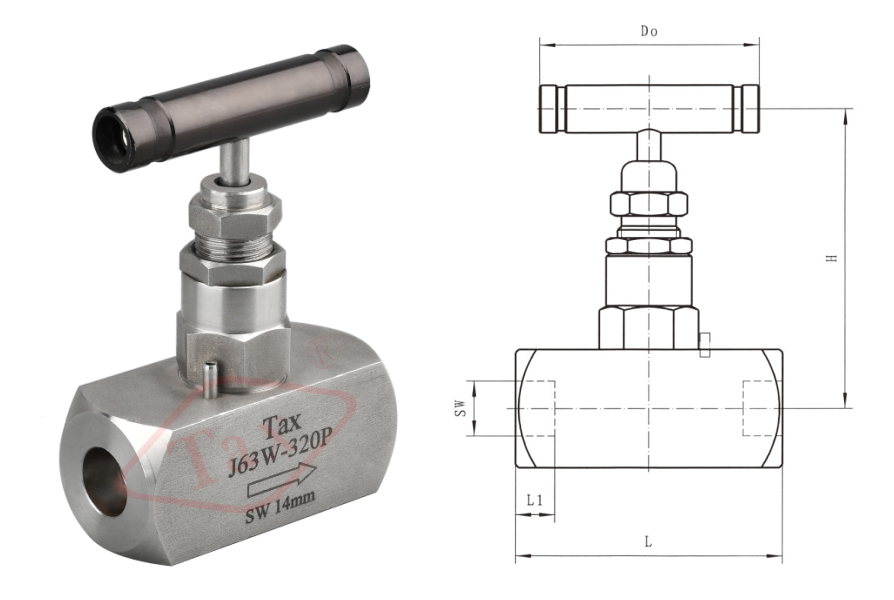

▲結構形式
▲應用規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 32 |
| 殼體試驗 | 48 |
| 密封試驗 | 35.2 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≦450°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J61H-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨PTFE |
| J61W-320P | SS304 | SS304 | SS304 | SS304 | |
| J61Y-320V | 12CrMoV | 12CrMoV | 12CrMoV | 20# |
▲主要外形尺寸
| 規格 | SW | L1 | L | H | Do | 重量 |
| DN6 | Φ14 | 10 | 68 | 78 | 63 | 0.5 |
| DN10 | Φ16 | 10 | 68 | 78 | 63 | 0.5 |
| DN15 | Φ22 | 10 | 80 | 95 | 80 | 1.0 |
| DN20 | Φ28 | 13 | 90 | 100 | 90 | 1.4 |
