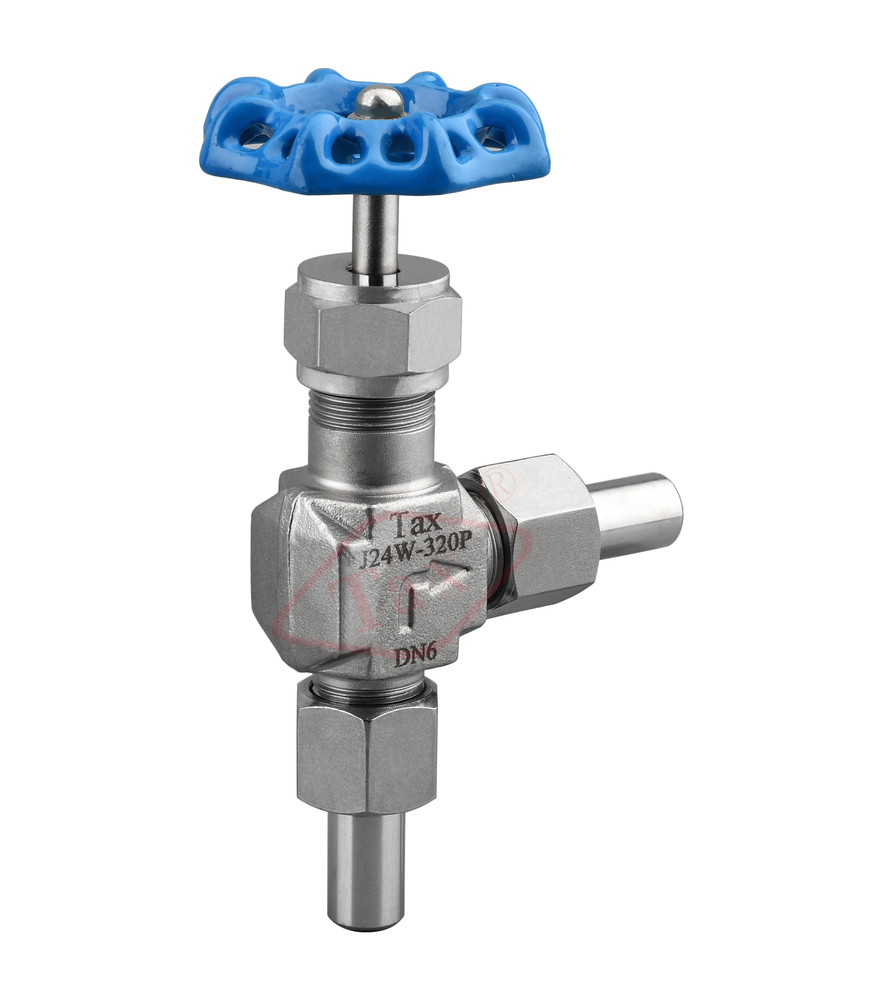

▲應用規范
1、設計制造：GB/T 12224-2005、JB/T 7747-2010
2、連接形式：對焊式管接頭；內螺紋連接
3、結構特征：錐面密封；浮動閥瓣；直角式通道
4、閥門檢驗和試驗：GB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/T 1220-2007的規定
▲結構形式
▲性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 32 |
| 殼體試驗 | 48 |
| 密封試驗 | 35.2 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≦450°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J24H-160 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 PTFE |
| J24W-160P | SS304 | SS304 | SS304 | SS304 |
▲主要外形尺寸
| 規格 | M | Φ | L1 | L | H | Do | 重量 |
| DN6 | M20×1.5 | Φ14×4 | 70 | 70 | 85 | 63 | 0.6 |
